Электричество в загородном доме

Существует точка зрения, согласно которой, прогресс человечества обусловлен его тягой к комфорту. Точка зрения не бесспорная, но, вряд ли кто-то (даже убежденный аскет) будет отрицать, что таковая тяга присуща большинству членов человеческого общества. Эта тяга неизменно прослеживается на протяжении всей человеческой истории, однако стандарты комфорта постоянно менялись. То, что считали комфортным наши ближайшие предки, кажется нам условиями едва ли не полевыми, условиями пусть приемлемыми для жизни, но отнюдь не комфортными.

Что же изменилось в быте людей столь кардинально за последние полтораста лет? Что отличает современные представления о комфорте от таковых полутора вековой давности? Сто пятьдесят лет назад уже существовало паровое отопление, стеклянные окна, водопровод и канализация - компоненты быта без которых мы и сегодня не представляем нашей жизни. Дабы не испытывать терпения читателей скажем сразу - отсутствовали такие вещи, как ватерклозет и бытовое электричество. В данной статье речь пойдет о последнем (первое тоже, безусловно, интересная тема, но, однако, она останется вне поля нашего обозрения). Говоря о том, что в 50-е годы 19 в. электричества не было в быту, мы имеем ввиду, что оно не имело серьезного влияния на повседневную жизнь индивидуума, хотя на жизнь общества в целом, влияние оно уже оказывало - изобретенный в первой половине века электрический телеграф уже начал менять тогдашние реалии.

Итак, отдав дань истории, мы можем сформулировать проблематику настоящей статьи. Мы постараемся ответить на следующие вопросы:

1) Чем является электричество в современном доме (точнее в индивидуальном загородном хозяйстве)?

2) Как организовать электроснабжение индивидуального загородного дома? Это обширный вопрос, поэтому имеет смысл разбить его на два подвопроса:

• а) "Бумажный", посвященный различным околоэлектрическим аспектам, с которыми может столкнуться владелец загородного дома, возжелавший этот дом электрифицировать.
• б) Технический - здесь мы коснемся проблем и особенностей воплощения в жизнь пожеланий хозяина строения в области организации электроснабжения.

Эти вопросы весьма объемны, поэтому претендовать на полноту их освещения, а также на то, что все возможные проблемы, возникающие в процессе строительства электросистемы индивидуального жилого дома, уложатся в предложенную схему описания, было бы чрезмерно смело со стороны автора. Поэтому, некоторые вопросы выпадающие из структуры описания будут рассматриваться вне ее.

1) Чем является электричество в современном доме (точнее в индивидуальном хозяйстве)?

Итак, что может дать сегодня электричество обитателю индивидуального жилого дома? Теоретически электричество способно удовлетворить все его насущные нужды. Действительно, электричество может дать свет, тепло, связь. Позволит приготовить пищу и постирать белье, послушать любимую музыку, попарится в бане и укрыться от жары в кондиционированном помещении, напилить дров и скосить траву на лужайке перед домом. Во всем мире производятся тысячи бытовых приборов и устройств, способных выполнять все вышеперечисленные (и не только) функции, и использующие в качестве источника энергии электричество.

Однако, на практике, электроэнергия для удовлетворения всех этих нужд используется редко. На это есть, по крайней мере, четыре причины:

1. Использование электричества может быть дорого по сравнению с другими источниками энергии (например, в случае наличия магистрального газа его применение для нужд отопления экономически более целесообразно).

2. Недостаточная выделяемая на пользователя мощность (в ряде случаев она ограничена 6 КВт, что наряду с наличием других точек потребления исключает использование электричества, к примеру, в качестве источника энергии для основного отопления).

3. Правила Устройства Электроустановок вводят понятие категории надежности электроснабжения, и выделяет три основные. Индивидуальные жилые дома (равно, впрочем, как и многоквартирные) относятся к наименее приоритетной третьей категории. Это означает, что, в принципе, такой электроприемник может остаться без электроэнергии на срок до суток, при проведении ремонтных работ или замене элемента системы энергоснабжения. При этом время, по прошествии которого в условиях нашей зимы температура в помещении сравняется с наружной, будет определяться только качеством теплоизоляции дома.

4. Ограниченная мобильность. Большинство общеупотребительных бытовых электроприборов привязаны к стационарному источнику энергии, иначе говоря, к электросети здания. Носимые же источники энергии (аккумуляторы) либо тяжелы и громоздки, либо обладают недостаточной энергоемкостью для выполнения некоторых видов работ.

Следует отметить, что проблемы 1 и 3, в принципе, разрешимы, но их решение лежит в плоскости финансовых ресурсов пользователя. Если достаток владельца загородного дома позволяет игнорировать размер платы за потребление электроэнергии и приобрести автономный источник электроэнергии в виде электрогенератора на основе ДВС (этих устройств мы коснемся ниже), или, в зависимости от природных условий - ветрогенератора.

Есть области применения, в которых электричество прочно занимает доминирующие позиции, и попытки поиска альтернативы или невозможны, или вызывают ощутимый дискомфорт. Например, освещение, осуществление водозабора из колодца или скважины, обслуживание таких повседневных нужд как стирка, глажение, пользование телевидением, радио, компьютером и телефонной связью (как беспроводной, так и проводной).

Резюмируя вышесказанное, мы можем сделать следующие выводы:

• наличие электричества является необходимым атрибутом комфорта применительно к индивидуальному жилому дому.
• электричество - отличный источник энергии для дополнительного отопления. Различные электрические обогревательные приборы отличаются мобильностью, не занимают много места и относительно недороги. Возможно использование электричества в качестве источника энергии для основного отопление, но в такой системе желательно дублирование электричества альтернативным источником тепла.
• электричество незаменимый, или наиболее удобный источник питания для освещения, бытовых приборов и части инструмента.

Таким образом, лучше, когда ОНО есть.

2) Как организовать электроснабжение индивидуального загородного дома?

Это самая объемная часть настоящей статьи и, наверное, самая интересная для тех, перед кем стоит вопрос практической реализации электрификации строящегося загородного дома, поэтому постараемся максимально подробно и последовательно осветить все проблемы, с которыми может столкнуться индивидуальный застройщик.

Итак:

а) "Бумажный" вопрос.

Несмотря на то, что Вы хотите организовать электрическую сеть в собственном доме, соответствующие разрешительные и инспектирующие структуры имеют своей целью не позволить сделать это так, как Вам заблагорассудится. Вернее, они призваны обеспечить соответствие потребителя электроэнергии, каковым является жилой дом, определенным требованиям. Так какие же требования предъявляются к системе электроснабжения жилого дома, и какими нормативными актами они регламентируются?

К таким актам относятся, в первую очередь, уже упоминавшиеся выше Правила Устройства Электроустановок (ПУЭ) - на сегодняшний день действует их седьмое издание и российский ГОСТ Р. 50571.10-96 "Электроустановки зданий". Также существует ряд положений, которые не имеют прямого отношения непосредственно к организации системы электроснабжения индивидуального жилого дома, но позволяют осуществить правильный подбор компонентов системы и регламентируют оформление проектной документации. Их мы коснемся ниже.

Первым шагом, который должен совершить владелец, решивший электрифицировать свое жилище должно быть получение Технических Условий (ТУ) на электроснабжение. Сегодня индивидуальное жилищное строительство, как правило, ведется в рамках различных сообществ собственников или арендаторов земельных участков. Это может быть Садовый кооператив, Кооператив индивидуальных застройщиков и т.п. объединения граждан. Правление сообщества на основании заявления застройщика должно выдать последнему ТУ на электроснабжение в соответствии с его потребностями и возможностями местной энергосистемы. К сожалению, часто возможности не удовлетворяют потребности. Копия ТУ должна быть передана в местный территориальный орган Энергонадзора (для Московской области это Мособлэнергонадзор, организационно входящий в ОАО "Мосэнерго").

ТУ на электроснабжение должны содержать сведения о выделяемой потребителю электрической мощности и условиях ее выделения, которые должны быть выполнены при проведении работ по электрификации.

К этим условиям, в частности, относится составление проекта электроснабжения, который должен включать в себя:

• ситуационный план расположения объектов подключения (план участка, строений и соединяющих их линий электропередачи от места, откуда разрешено подключение, например опоры ЛЭП). Пример такого ситуационного плана приведен на рисунке №1;

Рис. 1

• схему внешнего и внутреннего электроснабжения с указанием типов защитной аппаратуры, сечений и марок кабелей и проводов, расчетных токов, приборов учета электроэнергии, места присоединения к питающей сети;

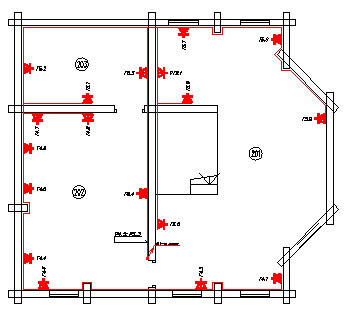

• ситуационный план расположения электрооборудования, прокладки кабелей и проводов, заземляющих устройств внутри здания - рисунок № 2;

Рис. 2

• спецификацию электрооборудования, изделий и материалов;
• расчет пропускной способности питающей сети и электрозащиты.

Требования к проекту могут включать и другие пункты, или они могут быть иначе сформулированы в зависимости от конкретных местных условий.

Проект должен быть согласован с территориальным органом Энергонадзора до начала его реализации. Это так же, как правило, оговаривается в ТУ.

Еще одним требованием ТУ является выполнение проектных и монтажных работ организациями, имеющими соответствующие государственные лицензии. Если этот пункт специально не оговорен, то он подразумевается по умолчанию.

В ТУ может оговариваться необходимость проведения испытания системы энергоснабжения. Организация, проводящая испытания, также должна иметь лицензию на право их проведения. В противном случае результат испытаний может быть признан ничтожным.

По выполнении всех условий и по готовности электроустановки к работе составляется "Акт допуска в эксплуатацию", который визируется государственным инспектором местного Энергонадзора, после чего осуществляется включение разрешенной мощности.

Следует обратить внимание на то, что срок действия ТУ ограничен, как правило, одним годом. В случае если в течение этого срока подключение не было осуществлено следует получить новые ТУ.

В случае если Вы осуществляете застройку вне рамок кооперации с другими собственниками, а, например, строитесь в сложившемся населенном пункте, следует обратиться в местные органы власти, которые укажут Вам территориальную организацию уполномоченную выдать ТУ на электроснабжение.

Итак, Вы получили ТУ, следующим шагом должен быть поиск подрядной организации, которая разработает проект электроснабжения Вашего дома. Проект должен быть выполнен в соответствии с ГОСТ 21.614-88 (СТ. СЭВ 3217-81) "Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах", ГОСТ 21.101-93 "Система проектной документации для строительства. Основные требования к рабочей документации", ГОСТ 21.613-88 "Система проектной документации для строительства. Силовое оборудование. Рабочие чертежи".

Идеальным вариантом было бы, выполнение работ генеральным подрядчиком, когда одна и та же организация осуществляет согласование проекта в Энергонадзоре, монтаж, испытания и сдачу объекта инспектору контролирующей инстанции, т.е. производит весь комплекс мероприятий по организации электроснабжения дома "под ключ". В этом случае Вы избежите трений и не состыковок между проектантами и монтажниками, кроме того, выступая в качестве заказчика всего комплекса работ у одного подрядчика, Вы будете иметь инструмент давления на исполнителей, т.к. сможете оговорить оплату работ по факту подписания "Акта допуска в эксплуатацию электроустановки". Естественно, что для подрядной организации такие условия не будут оптимальными, и ее представители могут настаивать на оплате по факту подписания Вами "Акта выполнения электромонтажных работ" (который, кстати, должен быть составлен и подписан в любом случае), но если Вы представляете для них интерес в качестве клиента, почва для переговоров имеется. Однако такие услуги могут оказаться недешевыми. Несколько более бюджетным выглядит такой вариант - Вы можете попробовать договориться с проектно-монтажной организацией, имеющей хорошую репутацию и вызывающей у Вас доверие, о том, что специалисты этой организации разработают проект, защитят его в территориальном подразделении Госэнергонадзора и будут осуществлять авторский контроль, или "шеф-монтаж", а непосредственно работы по монтажу проведут электрики, которых Вы подберете в другом месте по критерию низкой стоимости. При этом важно, чтобы пр
