Розетки специального назначения для квартиры и офиса

30.04.2020

К слаботочным розеткам  бытового назначения относят:

  1. Телевизионные розетки.

Телевизионные розетки делятся на два типа:

проходные и оконечные.

Сейчас мы рассмотрим, в чем их различие, и как правильно выбрать необходимую Вам розетку.

Проходная розетка позволяет с одной стороны подключить входящий кабель, а с другой стороны подключить исходящий кабель к следующей розетке, что дает возможность смонтировать последовательно несколько телевизионных розеток на одном входящем телевизионном кабеле.

Оконечная же розетка предназначена именно для установки в конце цепочки из проходных розеток. Другими словами, любая цепь с применением проходных розеток должна завершаться оконечной розеткой.

Некоторые производители отдельно выделяют "одиночную" ТV-розетку, но в большинстве случаев для одиночной установки можно использовать и проходную розетку, и оконечную.

В настоящее время модели телевизионных розеток представлены  по самому популярному методу сборки: механизм ТV- розетки + лицевая панель + рамка.

По внешнему виду лицевой панели невозможно определить тип ТV - розетки.

Вид телевизионной розетки можно отличить по тыльной стороне механизма.

На проходной розетке  выбито две стрелочки  ("вход-выход"), как на фото ниже:

 Механизм розетки TV+FM проходной LK60



Механизм оконечной розетки имеет крепление для подключения только одного TV- кабеля.

На оконечной розетке стоит одна стрелка "вход".

 Механизм розетки TV+FM оконечный LK60



Современные розетки ТV позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).



Накладка розетки TV+FM+SAT  LK60

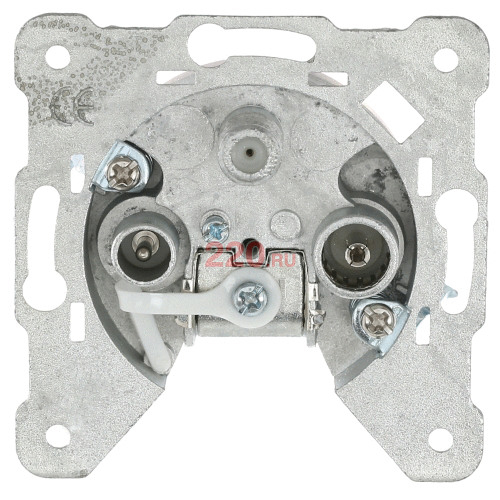

Механизм розетки TV+FM+SAT спутниковый LK60



  1. Компьютерные розетки

Компьютерные розетки для скрытой проводки стали широко использоваться для прямого подключения в любых жилых помещениях, имеют современный дизайн и удобный, простой монтаж.

Сейчас мы рассмотрим типы механизмов  внутренних розеток RJ-45:

  • RJ-45 Cat.5 — организация сетей 100BASE-TX, полоса частот 125 МГц, скорость передачи данных до 100 Мбит/с;
  • RJ-45 Cat.5e — для двух пар до 100 Мбит/с, для четырех пар до 1000 Мбит/с;
  • RJ-45 Cat.6 —  наиболее скоростные: до 1000 Мбит/с.

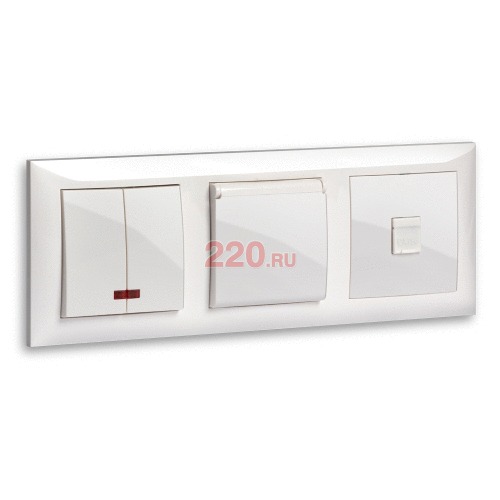

Производители предлагают наиболее распространенную конструкцию для сборки и монтажа компьютерной розетки —  механизм розетки + лицевая панель + рамка.

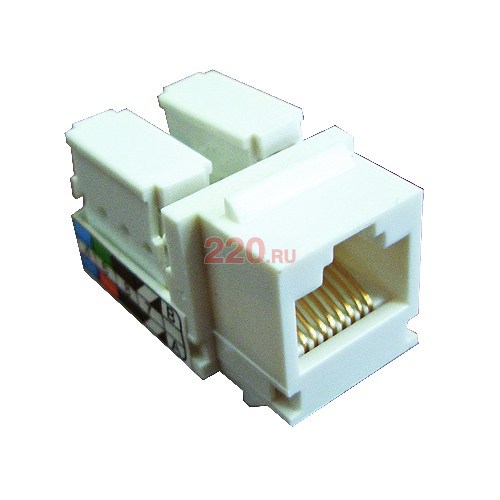

Механизм розетки компьютерной RJ-45, кат.5е, UTP модуль (8 контакта) LK



    3. Телефонные розетки

Достаточно широкому кругу людей известны два типа механизмов телефонных  розеток — это RJ11 или RJ12. В чем же их разница?

А единственная разница между ними заключается лишь  в количестве используемых контактов (проводов кабеля). RJ12 представляет собой стандарт 6P6C (6 разъемов, 6 контактов). Это означает, что шесть проводов кабеля оканчиваются контактами, занимающими все шесть доступных слотов. RJ11 же представляет собой стандарт 6P4C (6 разъемов, 4 контакта), где есть только четыре провода с контактами, и, соответственно, два слота остаются свободными. Поэтому нужно обращать внимание на кабель, который Вы используете, так как кабель под RJ11 может не подойти к RJ12, даже если коннекторы выглядят идентичными. RJ11 и RJ12 обычно используются в телефонных сетях, при этом RJ12 используется в различных конфигурациях.  RJ11 широко распространен в современных жилых домах.

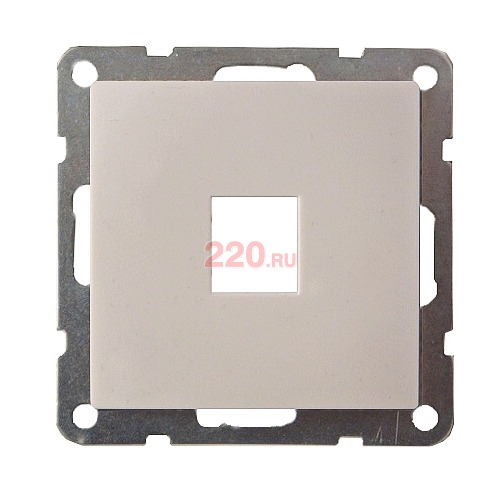

Принцип сборки телефонной розетки схож с компьютерной розеткой. Это механизм телефонной розетки (RJ11 и RJ12) + лицевая панель + рамка.
