Выключатели для скрытой проводки и их виды.

Выключатели для скрытой проводки и их виды.

В данной статье мы рассмотрим основные виды выключателей для скрытой  проводки.

Все выключатели работают по принципу разрыва и восстановления электрической цепи  для управления светом в помещении. Большинство механизмов выключателей имеют пару контактов и элемент, соединяющий и разъединяющий их при нажатии на выключатель.

Самыми популярными, безусловно, можно назвать клавишные выключатели. Их конструкция проста, а способом управления контактами является нажатие одной или двух клавиш.

Наиболее распространенными по анализу рынка электроустановочных  изделий являются одноклавишные выключатели.

Еще для использования максимально удобны двухклавишные и трехклавишные выключатели.

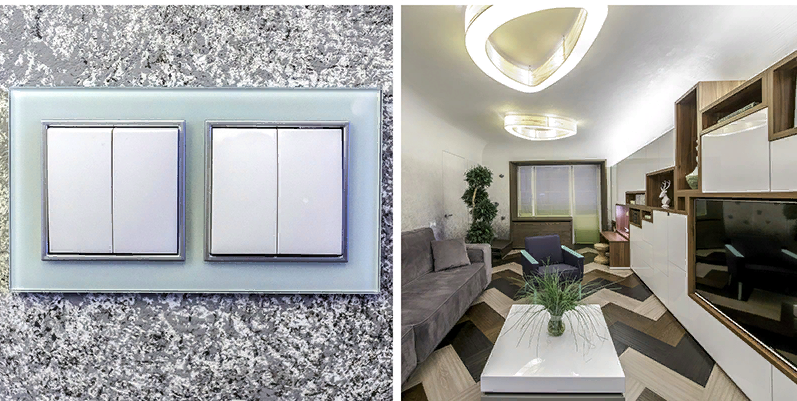

Двухклавишный выключатель  ─ это конструкция, состоящая из двух клавиш, которые могут управлять двумя независимыми точками света. К примеру, одной клавишей можно управлять светом в ванную комнату, а  другой  ─ в туалет, коридор, кухню.

Трехклавишный выключатель  ─ это устройство для управления тремя цепями. Одним выключателем можно управлять освещением сразу в трех точках (например,  комната, кухня, санузел). Также его можно использовать,  как управление  светом со светодиодной лентой, либо  общее - по центру, либо периметру комнаты (как софиты в нескольких местах на подвесном потолке). Сочетание включенных клавиш дает возможность выполнять  разные сценарии по насыщенности света.

Трехклавишные выключатели очень удобны в плане экономии места для установки и возможности подключения трех разных точек света.

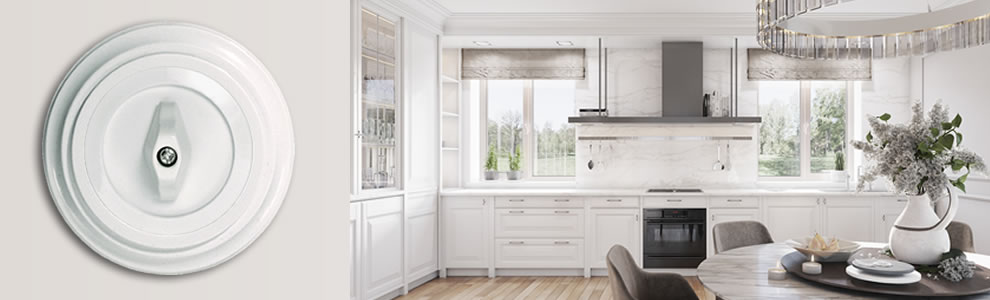

В настоящее время снова становятся популярными поворотные и рычажковые выключатели, которые использовались в 1960-1970 гг в жилых и офисных помещениях. Принцип их работы отличается от клавишных механизмов  ─ при повороте на 90 градусов рычага с двумя лопастями, контакты замыкаются, а вращение же в обратную сторону размыкает цепь.

Довольно часто их используют для открытой проводки ─  в загородных домах, квартирах с ретро-дизайном, однако существуют ретро-выключатели и для внутреннего монтажа, такие как серия LK Vintage.

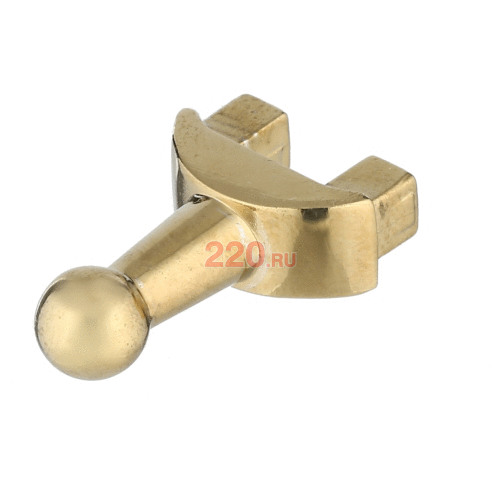

 В этой серии можно отдельно выбрать тумблеры для механизма поворотного выключателя, даже по цвету ─  латунь, бронза, белый, черный, и сделаны они из металла, так что любой человек при желании может воссоздать ретро-обстановку у себя дома. При этом их цена далеко не заоблачная, как у других производителей, а качество считается одним из лучших из всех представленных на рынке электроустановочных изделий.

Существуют различные механизмы выключателей  по способу подключения и их работы.

1. Проходные выключатели (схема 6).

Для чего  нужны проходные выключатели? Данные механизмы имеют несколько точек прерывания контактов, что дает возможность управления освещением из разных мест.

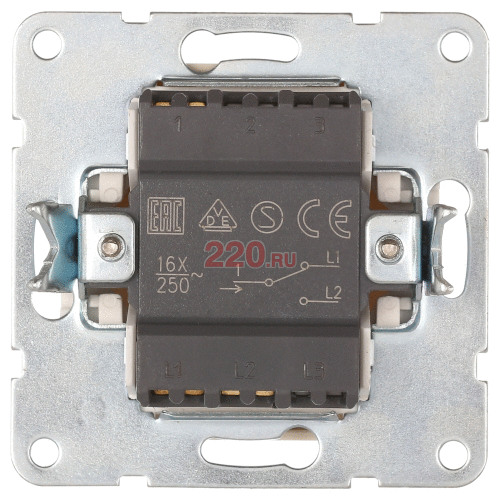

Например, в начале коридора Вы ставите один проходной выключатель, включаете его, а в конце коридора стоит второй проходной выключатель, подойдя к нему, Вы выключаете свет. Такая схема подключения еще удобна в двухэтажных домах на лестницах, подвалах, либо чердаках. Это значительно экономит расход электроэнергии. Также любой проходной выключатель можно использовать, как обычный (схема 5).  Вид Вашего выключателя можно узнать из схемы на задней части механизма, как на фото ниже:

2. Перекрестные выключатели (схема 7).

Внутри таких механизмов располагаются два "перекрёстно-скоммутированных" переключателя. Это делает управление светом доступным из трех и более точек в помещении, например, у входа в спальню, с одной стороны кровати и с другой.  Схема подключения перекрестного выключателя есть на внутренней стороне механизма. Так как для подключения устройства требуются четыре контакта, а большинство механизмов выключателей для скрытой проводки конструктивно имеют не более 6 клемм, то найти двух-клавишные перекрёстные (8-миклеммные!) выключатели довольно трудно.
