Аксессуары для кабель-каналов серии INSTA производителя «Экопласт».

18.03.2022

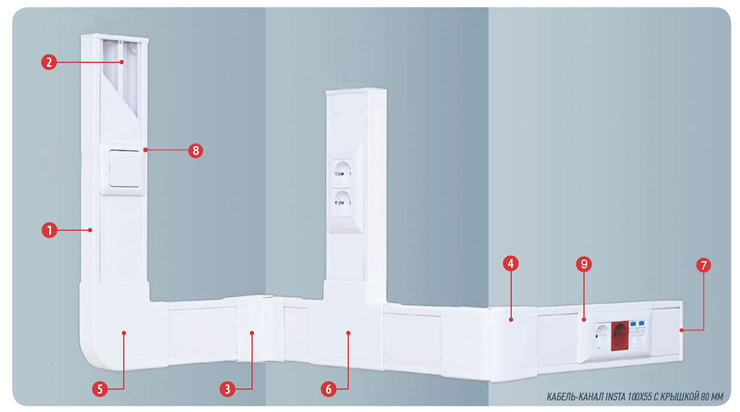

Серия кабель-каналов «INSTA»  –  это профессиональная кабеленесущая система открытого типа. Для построения полноценной системы INSTA ведущими инженерами завода «Экопласт» была разработана специализированная линейка аксессуаров, которая включает в себя все необходимое: изменяемые внешние и внутренние углы (от 60° до 120°), плоские, T-образные углы, разделительные перегородки, суппорты,  заглушки.

С помощью изменяемых внутренних и внешних углов (от 60° до 120°)  возможно удобное исполнение поворотов для кабеленесущей системы. Это отличное решение для  тех случаев, когда монтаж углов 90° не является возможным в виду индивидуальных особенностей проектирования помещения.

В составе серии INSTA представлены не только изменяемые внешние углы, но и разделительные перегородки для кабель-канала, суппорты и плоские углы, которые необходимы для поворота кабель-канала (коробов) на стене. Дополнительными комплектующими кабеленесущей системы «Экопласт» также являются тройники, которые несут в себе функцию специального элемента для разветвления коробов, заглушки и соединения на стык для кабель-каналов INSTA. Каждый кабель-канал оснащен фиксирующим замком для крышки короба, который исключает возможность самопроизвольного открытия. Такой механизм позволяет неоднократно открывать и закрывать короб и исключает деформацию самой крышки.

Характеристики аксессуаров и комплектующих для кабель-каналов серии INSTA

Материал: стирольные пластики (АБС, УПС, ПС).

Температурные условия эксплуатации: от  –25°С до +60°С.

Температурные условия монтажа: от –5°С до +60°С.

Степень защиты: IP40 (ГОСТ 14254)

Ударная прочность при –5°C (ГОСТ Р МЭК 61084-1): не менее 6 Дж.

Конструкция системы кабельных каналов соответствует ГОСТ Р МЭК 61084-1 (п.9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п.9.4.1.)

Сопротивление к распространению горения соответствует требованиям ГОСТ Р МЭК 61084-1 (раздел11), ГОСТ Р 53313-2009 (п.5).

Электрическая прочность изоляции и электрическое сопротивление изоляции системы каналов соответствует ГОСТ Р МЭК 61084-1.

Соотвествие требованиям пожарной безопасности соответствует Федеральному закону от 22.06.2008 №123-ФЗ (ГОСТ Р 53313).



Цвет: белый.

Упаковка: аксессуары и комплектующие имеют индивидуальную упаковку.

Кол-во в упаковке: 1 шт.

Соединения на стык (арт. 76511BC-5) имеют комплектацию: накладка на стык крышки + 2 накладки. 5 комплектов в индивидуальной упаковке.



Аксессуары и комплектующие для кабель-каналов серии INSTA имеют специализированную радиусную форму изгибов, которая разработана в соответствии со всеми требованиями высокоскоростных систем к передаче сигнала без потери качества (стандарт TIA/EIA 568-A, 568-B).

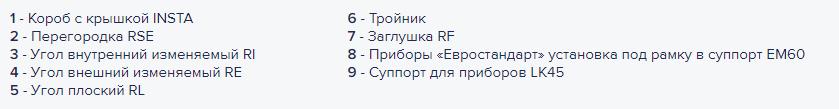

Линейка аксессуаров и комплектующих для кабель-каналов серии INSTA







Угол внутренний RI изменяемый для кабель-канала INSTA

Предназначение: соединение секций кабель-канала (коробов) в составе кабеленесущей системы серии INSTA.

Угол крепления: от 60° до 120°.

Монтаж производится непосредственно на торцевые стенки кабель-канала без использования каких-либо инструментов.



Угол внешний RE изменяемый для кабель-канала INSTA

Предназначение: соединение секций кабель-канала (коробов) и обход внешних углов – поворотов стен  в составе кабеленесущей системы серии INSTA.

Угол крепления: от 60° до 120°.

Монтаж производится непосредственно на торцевые стенки кабель-канала без использования каких-либо инструментов.



Угол плоский RL для кабель-канала INSTA

Предназначение: соединение секций кабель-канала и образование угла типа «L».

Монтаж производится непосредственно на торцевые стенки кабель-канала без использования каких-либо инструментов.



Угол Т-образный / тройник RT для кабель-канала INSTA

Предназначение: соединение секций кабель-канала и образование угла типа «Т».

Монтаж производится непосредственно на торцевые стенки кабель-канала без использования каких-либо инструментов.



Соединение на стык RU для кабель-канала INSTA

Предназначение: установка соединителей на месте стыка двух секций. Комплектующие позволяют замаскировать места соединений коробов.

Монтаж производится непосредственно на торцевые стенки кабель-канала без использования каких-либо инструментов.



Соединение на стык для кабель-канала INSTA 100x55

Комплект поставки: 1 накладка на стык (крышки) + 2 накладки на стык профиля.

5 комплектов в индивидуальной упаковке.

Артикул 76511BC-5.



Заглушка RF для кабель-канала INSTA



Предназначение: элемент для закрытия секции кабель-канала и окончания кабеленесущей системы INSTA.

Монтаж производится непосредственно внутрь кабель-канала без использования каких-либо инструментов.



Держатель кабеля RC для коробов INSTA

Предназначение: предотвращение чрезмерного давления кабелей на крышку кабель-каналов (коробов).

Производится для кабель-каналов сечением 100х55 и 100х40 мм.



Суппорт РМ45 на 1 пост



Предназначение: монтаж  в кабель-каналы серии INSTA,  а также в колонны для электроустановочных изделий стандарта 45х45мм.

Обратите внимание:

1 пост 45x45 мм = 2 модуля 22,5x45 мм

1 модуль = 22,5x45 мм



Суппорт РМ45 на 2 поста

Предназначение: монтаж  в кабель-каналы серии INSTA,  а также в колонны для электроустановочных изделий стандарта 45х45мм.

Обратите внимание:

1 пост 45x45 мм = 2 модуля 22,5x45 мм

1 модуль = 22,5x45 мм



Суппорт РМ45 на 3 поста

Предназначение: монтаж  в кабель-каналы серии INSTA,  а также в колонны для электроустановочных изделий стандарта 45х45мм.

Обратите внимание:

1 пост 45x45 мм = 2 модуля 22,5x45 мм

1 модуль = 22,5x45 мм
