Инструкция по монтажу электроустановочных изделий в металлическую колонну TR «ЭКОПЛАСТ».

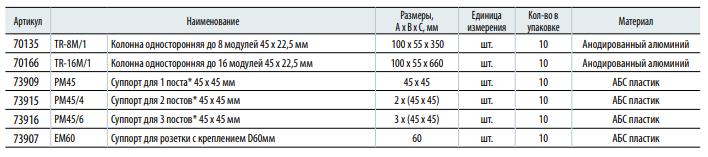

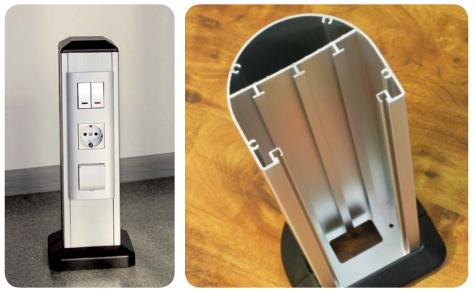

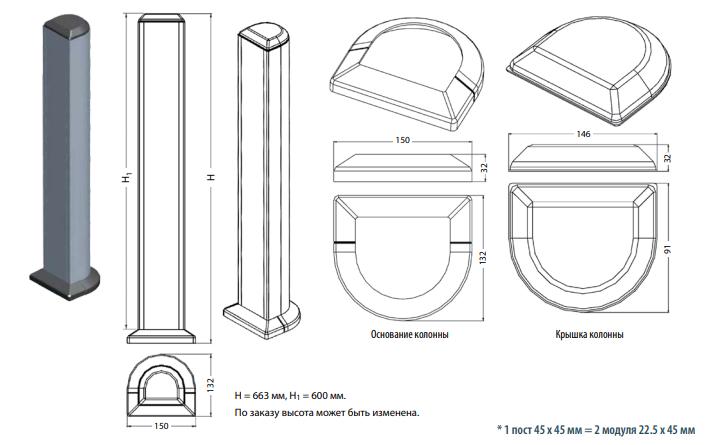

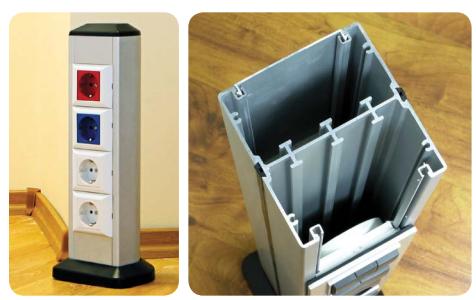

 Колонна односторонняя TR

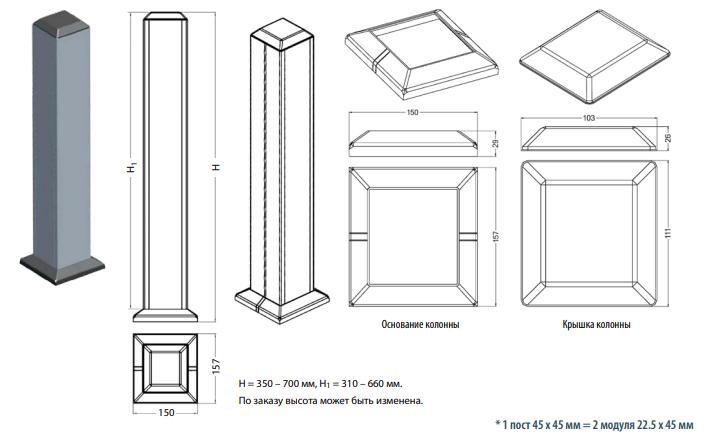

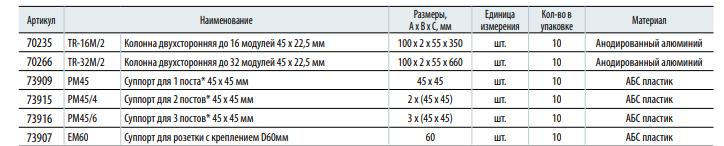

Колонна двусторонняя TR

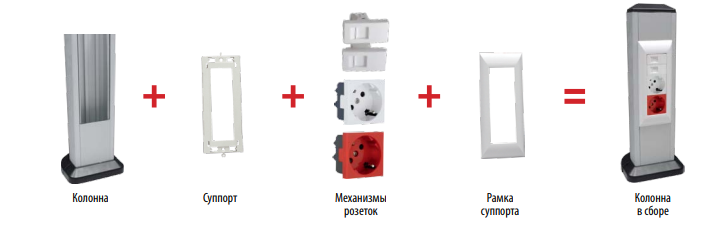

МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ LK45 В СЕРВИСНЫЕ КОЛОННЫ СЕРИИ TR





1. Перед монтажом необходимо определиться с количеством устанавливаемых электроустановочных изделий и высотой колонны.

Отрежьте необходимый для установки суппорта сегмент алюминиевой крышки.



2. Установите основание суппорта в пазы Вашей колонны.



3. Далее установите в основание механизмы электроустановочных изделий.



4. Переходите к установке лицевых панелей Ваших механизмов.

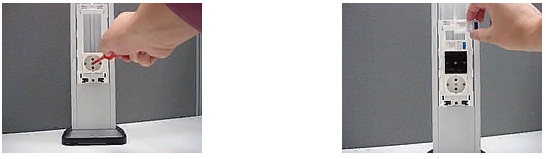

5. Теперь зафиксируйте лицевые части на механизмах, установленных в суппорт изделий.



6. Защелкните крышку суппорта.



7. Далее необходимо вставить недостающий сегмент крышки в колонну, а сверху закрыть колонну крышкой.



8. Рабочее место собрано, колонна готова к использованию.

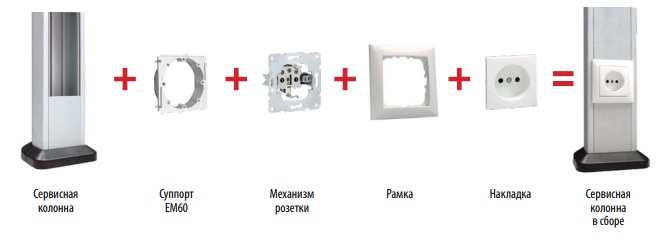

МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ LK60 И LK80 В СЕРВИСНЫЕ КОЛОННЫ СЕРИИ TR
