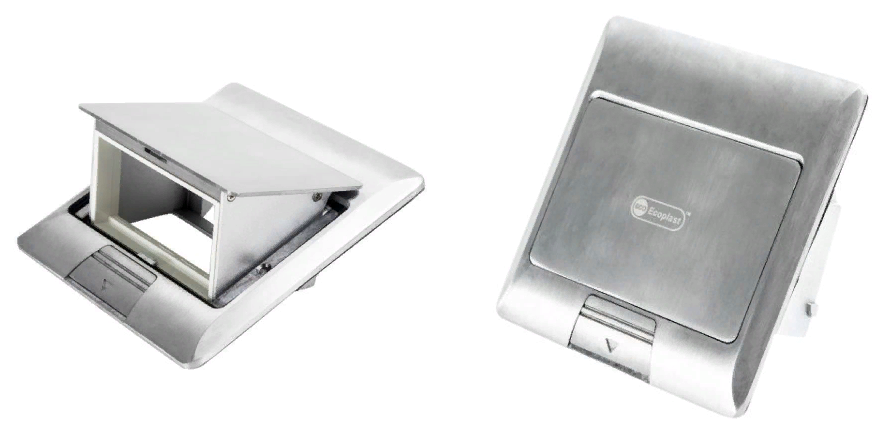

Инструкция по монтажу лючков в пол арт. 70020/70021. Люк в пол на 2 поста (45 х 45 мм), цвет латунь, в комплекте с суппортом LUK/2BR, IP40 (арт. 70020).Люк в пол на 2 поста (45 х 45 мм), цвет cталь, в комплекте с суппортом LUK/2AL, IP40 (арт. 70021).

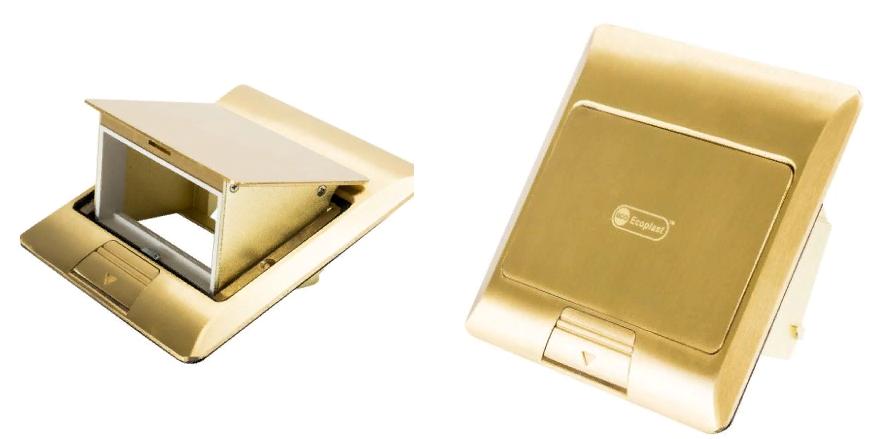

Арт. 70020

Арт. 70021





Обязательно ознакомьтесь с инструкцией перед использованием!

Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

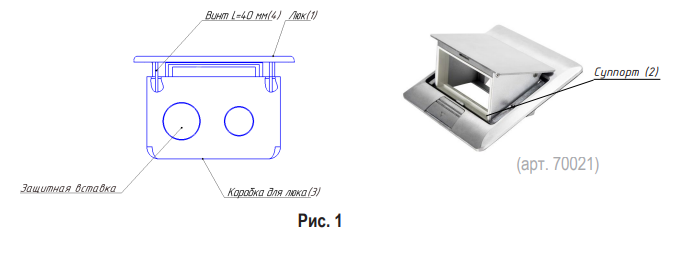

Комплект поставки люка в пол арт. 70020 LUK/2BR (рис. 1) / арт. 70021 LUK/2AL:



1. Люк – 1 шт.
2. Суппорт (на 1,5 поста 45 х 45 мм*) – 1 шт.

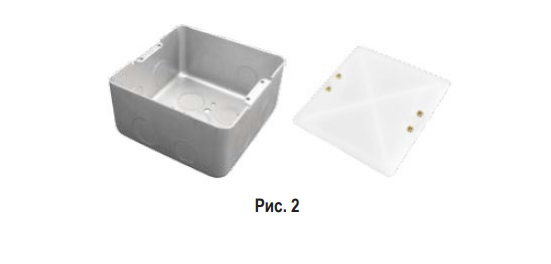

3. Коробка для люка с крышкой - поставляется отдельно (рис. 2).
4. Винты L = 40 мм – 2 шт. (поставляются с коробкой для люка с крышкой).
5. Винты L = 12 мм – 2 шт. (поставляются с коробкой для люка с крышкой).

*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



Комплект поставки коробки для люка с крышкой BOX/2S - арт. 70120







МОНТАЖ НАПОЛЬНОГО ЛЮКА ДЛЯ РОЗЕТОК В ФАЛЬШПОЛ

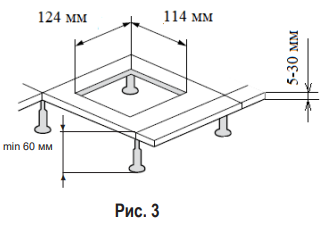

1. Необходимо вырезать монтажное отверстие размером: 124 х 114 мм (рис. 3). Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 60 мм. Диапазон толщин фальшполов: от 5 до 30 мм.





2. Удалите защитные вставки, расположенные по периметру монтажной коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 22 и 27 мм.

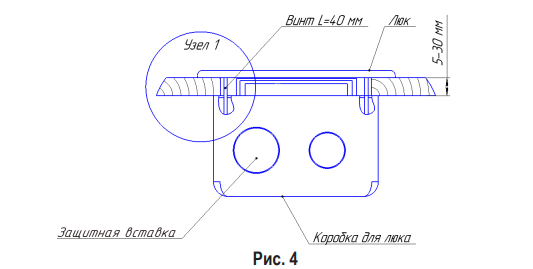

3. Через отверстия кабельных вводов введите в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов (рис. 4).



4. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола винтами 4 (см. раздел «Комплект поставки»).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45х 22,5 мм серии LK45  (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».



 МОНТАЖ В НАЛИВНОЙ ПОЛ



1. Подготовьте площадку для установки коробки.

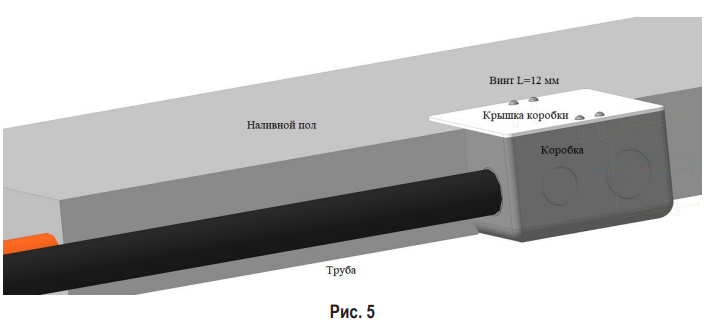

2. В коробке удалите защитные вкладки в перфорированных отверстиях и заведите предварительно проложенные на полу трубы с кабелем в коробку (рис. 5).





3. Закройте коробку для люка крышкой и закрепите её винтами L=12 мм.

4. Выполните заливку наливным полом. Высота заливки – 60 мм. После затвердевания раствора снимите защитную крышку.

5. Установите люк на коробку и зафиксируйте винтами L=12 мм.

6. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».



МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ



Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

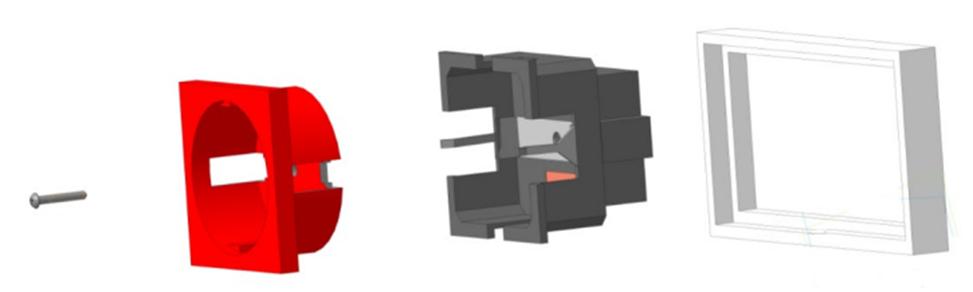

1. Выкрутите винт и снимите лицевую панель.

2. Подключите кабель к розетке (L, N,⏚).

3. Защелкните розетку в суппорт.

4. Вставьте лицевую панель в розетку и закрутите винт.

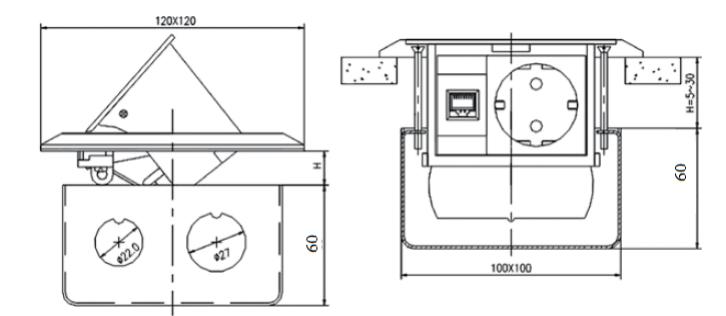

Габаритные размеры напольных люков для розеток на 2 поста арт. 70020 LUK/2BR / арт. 70021 LUK/2AL
