Инструкция по монтажу лючков в пол арт. 70023/70024. Люк в пол на 1,5 поста (45 х 45 мм), цвет латунь, в комплекте с суппортом и коробкой (арт. 70023). Люк в пол на 1,5 поста (45 х 45 мм), цвет cталь, в комплекте с суппортом и коробкой (арт. 70024).

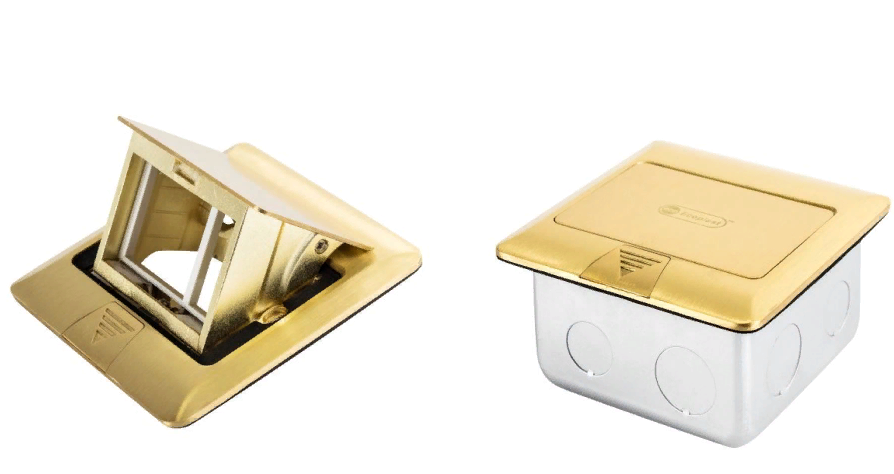

Арт. 70023.

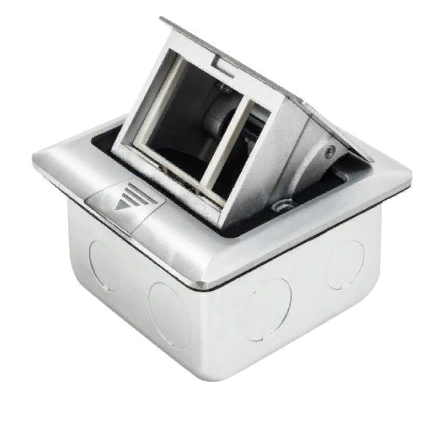

 Арт. 70024.

Обязательно ознакомьтесь с инструкцией перед использованием!

Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

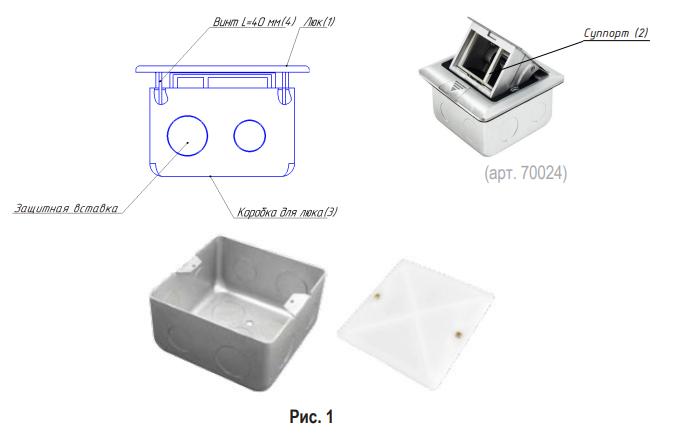

Комплект поставки люка в пол арт. 70023 LUK/1,5BR44 (рис. 1) / арт. 70024 LUK/1,5AL44

1. Люк – 1 шт.
2. Суппорт (на 1,5 поста 45 х 45 мм*) – 1 шт.
3. Коробка для люка с крышкой - 1 шт.
4. Винты L = 40 мм – 2 шт.
5. Винты L = 12 мм – 2 шт.

*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм

МОНТАЖ В ФАЛЬШПОЛ

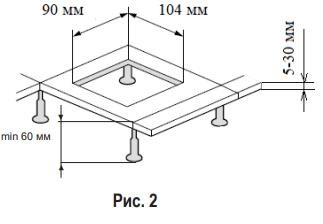

1. Необходимо вырезать монтажное отверстие размером: 104 х 90 мм (рис. 2). Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 60 мм. Диапазон толщин фальшполов: от 5 до 30 мм.

2. Удалите защитные вставки, расположенные по периметру монтажной коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 22 и 27 мм.

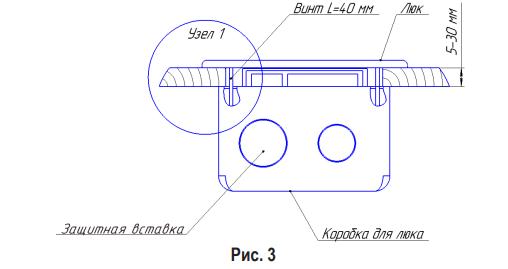

3. Через отверстия кабельных вводов введите в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов (рис. 3).

4. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола винтами 4 (см. комплект поставки люка).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий»).

МОНТАЖ В НАЛИВНОЙ ПОЛ

1. Необходимо подготовить площадку для установки коробки.

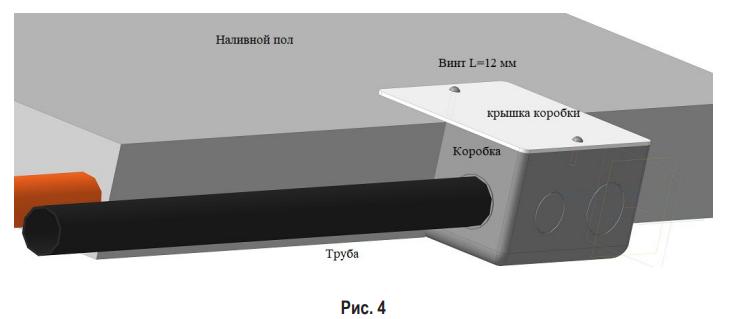

2. В коробке люка удалите защитные вставки в перфорированных отверстиях, заведите предварительно проложенные на полу трубы с кабелем в коробку (рис. 4).

3. Закройте коробку для люка крышкой и закрепите её винтами L=12 мм.

4. Выполните заливку наливным полом. Высота заливки – 60 мм. После затвердевания раствора снимите защитную крышку.

5. Установите люк на коробку и зафиксируйте винтами L=12 мм.

6. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий»).

МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

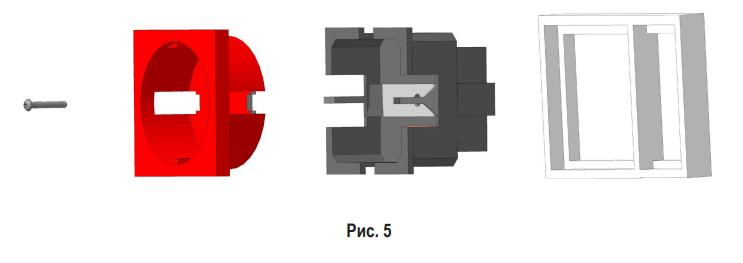

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

1. Выкрутите винт и снимите лицевую панель.
2. Подключите кабель к розетке (L, N,⏚).
3. Защелкните розетку в суппорт.
4. Вставьте лицевую панель в розетку и закрутите винт.

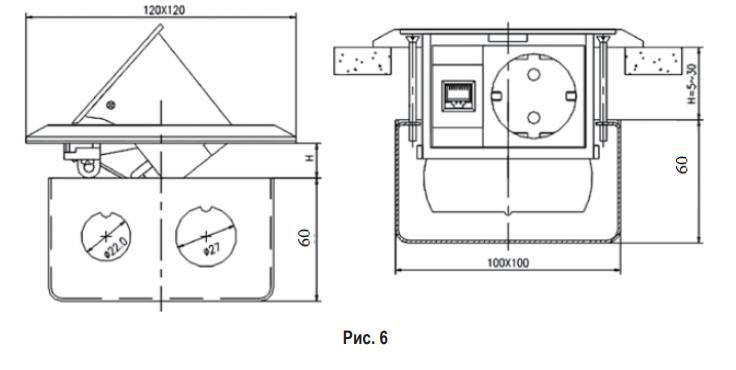

Габаритные размеры люков в пол на 1,5 поста арт. 70023 LUK/1,5BR44 / арт. 70024 LUK/1,5AL44
