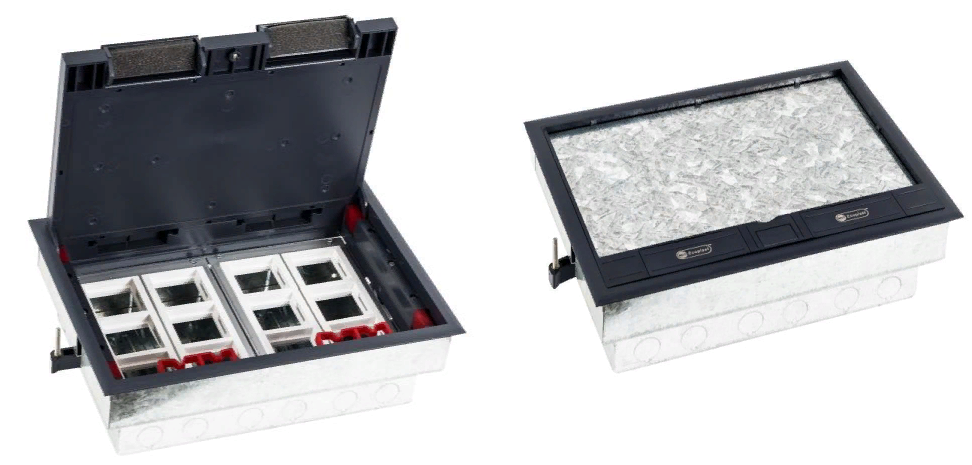

Инструкция по монтажу лючков в пол арт. 70083/70012. Люк в пол на 8 постов (45 х 45 мм), сталь, в комплекте с суппортом и коробкой (арт. 70083). Люк в пол на 12 постов (45 х 45 мм), сталь, в комплекте с суппортом и коробкой (арт. 70012)

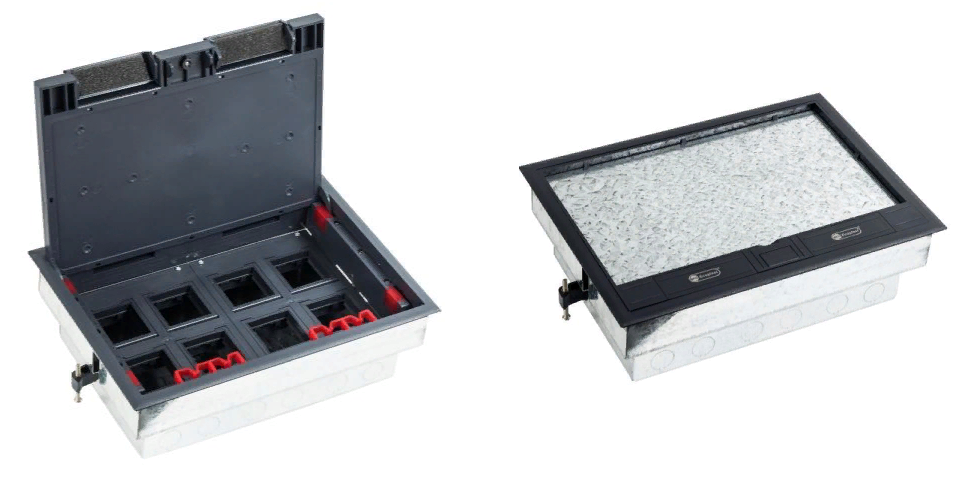

Арт. 70083





 Арт. 70012



Обязательно ознакомьтесь с инструкцией перед использованием!



Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

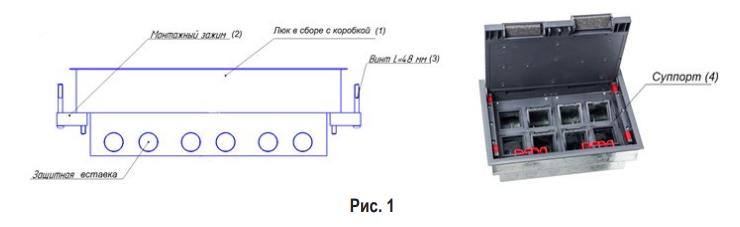

Комплект поставки люка в пол арт. 70083 LUK/8 (рис. 1) / арт. 70012 LUK/12

1. Люк в сборе с коробкой – 1 шт.
2. Регулируемые монтажные зажимы – 2 шт.
3. Винты L = 48 мм – 4 шт.
4. Суппорт (на 8 / 12 постов 45 х 45 мм*) – 1 шт.

*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



МОНТАЖ В ФАЛЬШПОЛ

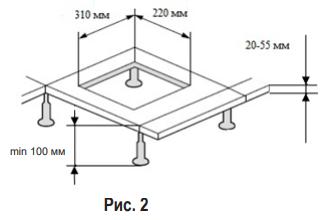

1. Необходимо вырезать монтажное отверстие размером: 310 х 220 мм (рис. 2). Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 100 мм. Диапазон толщин фальшполов: от 20 до 55 мм.



Рекомендация

Демонтирование крышки люка:

• Установите крышку в положение 90°.
• Одновременно нажмите на клавиши крепления.
• Движением вверх отщелкните крышку от корпуса люка.
• По завершении монтажа крышку люка установите в обратном порядке.

Механизм крепления позволяет переустанавливать крышку на корпусе люка на 180°.



2. Удалите защитные вставки, расположенные по периметру монтажной коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 20 мм.

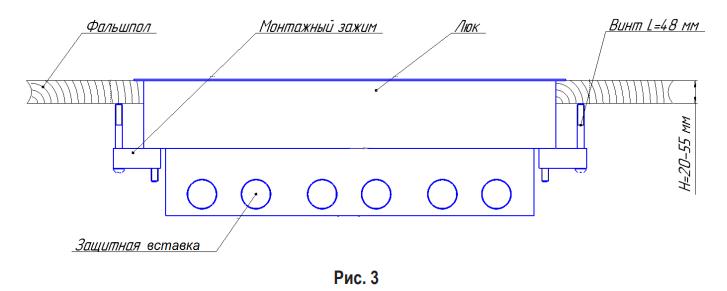

3. Через отверстия кабельных вводов введите в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов (рис. 3).

4. Отрегулируйте винт 3 (см. комплект поставки люка), выкрутив его на необходимую высоту.

Рекомендация

Для обеспечения надежного соединения рекомендуется использовать муфту труба – коробка (арт. 44520).



5. Установите люк в монтажное отверстие и вращайте винт внутри люка отверткой до надежного закрепления люка в полу.

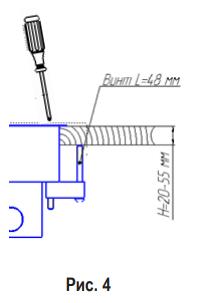

6. Зафиксируйте люк по толщине фальшпола, вращая винты монтажных зажимов (рис. 4).

7. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий»), предварительно демонтировав крышку люка.

8. По завершении монтажа установите крышку люка.



МОНТАЖ В НАЛИВНОЙ ПОЛ



Важно! При монтаже в наливной пол необходимо изготовить опалубку:

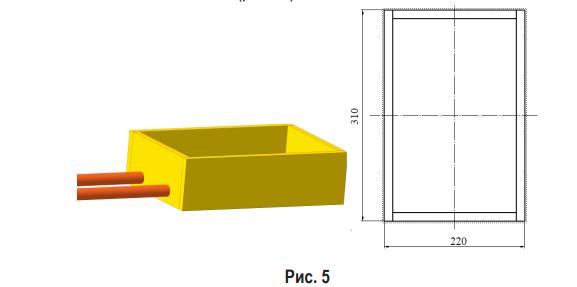

1. В качестве материала для опалубки можно применять влагостойкую фанеру или пенопласт. Внешняя часть опалубки должна иметь размер 310 х 220 мм, высота — от 100 мм и более (рис. 5).

2. Закрепите на полу трубы с проложенным в них кабелем. Установите опалубку и заведите в нее трубы с проводами, как показано на рисунке 5.

3. Выполните заливку наливным полом. После затвердевания раствора необходимо удалить опалубку.

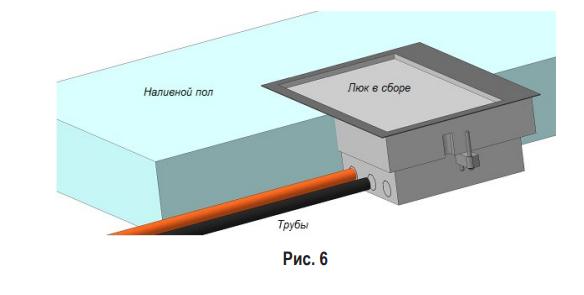

4. В коробке люка удалите защитные вставки в перфорированных отверстиях, заведите кабели в коробку люка и установите люк (рис. 6).

5. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола, вращая винты монтажных зажимов 2 (рис. 4).

6. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий»).

Рекомендация

При необходимости заменить накладку крышки люка на материал напольного покрытия при помощи отвертки отщелкните пластиковую вставку (рис. 7) и установите напольное покрытие размером 286 х 168 мм и толщиной до 7 мм.



МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

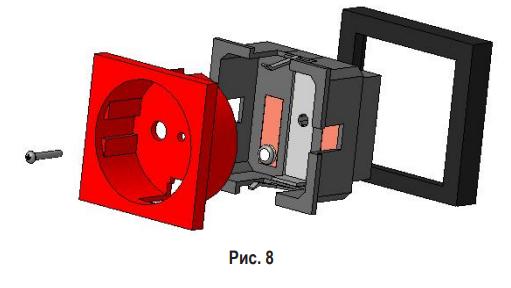

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

1. Выкрутите винт и снимите лицевую панель.
2. Подключите кабель к розетке (L, N,⏚).
3. Защелкните розетку в суппорт.
4. Вставьте лицевую панель в розетку и закрутите винт.

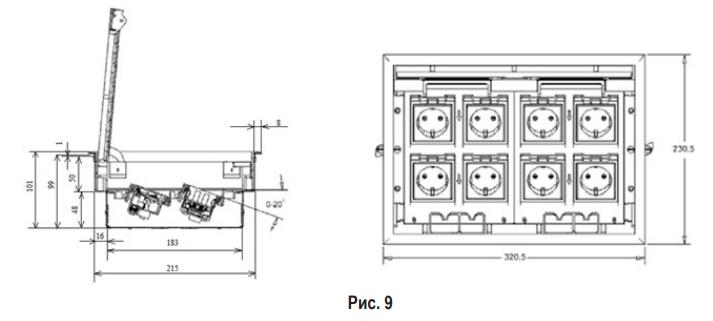

Габаритные размеры люка в пол на 8 постов LUK/8 (арт. 70083)

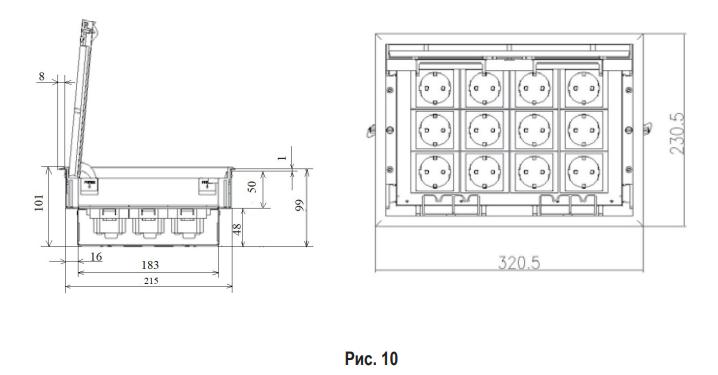

Габаритные размеры люка в пол на 12 постов LUK/12 (арт. 70012)
