Инструкция по монтажу. Люк в пол на 2 поста (45 х 45 мм), пластиковый, в комплекте с суппортом и коробкой LUK/2, IP40 (арт. 70022).







Обязательно ознакомьтесь с инструкцией перед использованием!



Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

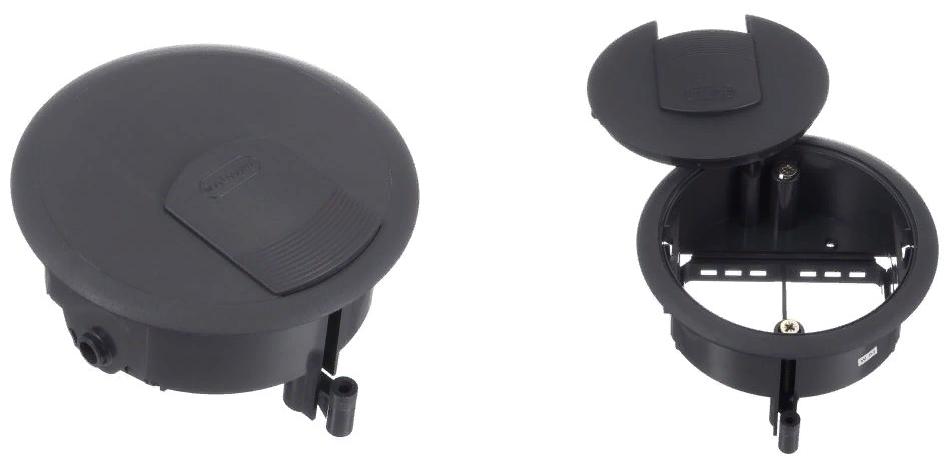

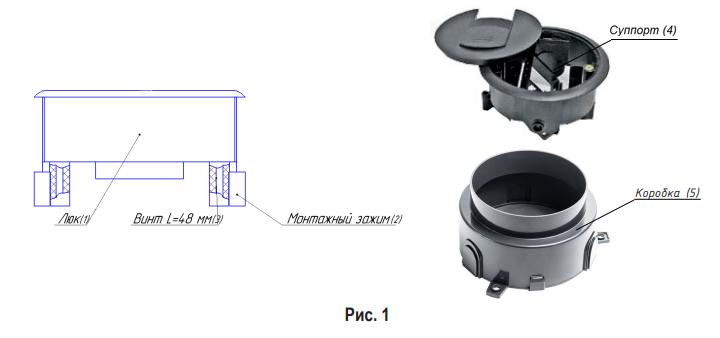

Комплект поставки люка в пол арт. 70022 LUK/2



1. Люк – 1 шт.
2. Регулируемые монтажные зажимы – 2 шт.
3. Винты L = 48 мм – 2 шт.
4. Суппорт (на 2 поста 45 х 45 мм*) – 1 шт.
5. Коробка люка - поставляется отдельно (арт. 70122).



*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



МОНТАЖ В ФАЛЬШПОЛ

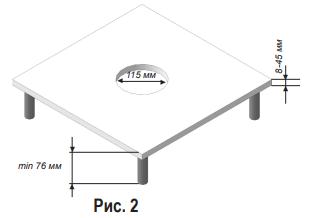

1. Необходимо вырезать монтажное отверстие размером: 115 мм. Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 76 мм. Диапазон толщин фальшполов: от 8 до 45 мм.

2. При использовании монтажной коробки удалите защитные вставки, расположенные по периметру коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 20 и 25 мм.

3. Через отверстия кабельных вводов введите в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов (рис. 3).

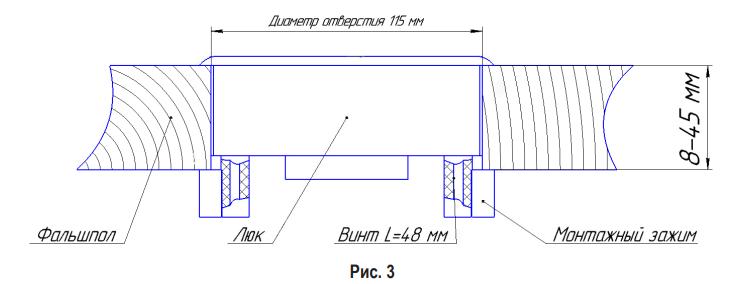

4. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола, вращая винты монтажных зажимов 2 (см. комплект поставки люка) (рис. 4).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».

МОНТАЖ В НАЛИВНОЙ ПОЛ

1. Подготовьте площадку для установки.

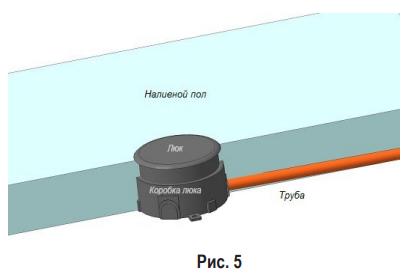

2. В коробке для люка удалите защитные вставки. При необходимости зафиксируйте коробку на полу с помощью крепежных элементов, установленных в монтажных отверстиях на основании люка (рис. 5).

3. Вставьте люк в коробку, зафиксируйте её монтажными зажимами путем вращения винтов и выполните заливку наливным полом. Высота заливки – 76 мм.

4. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».

МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

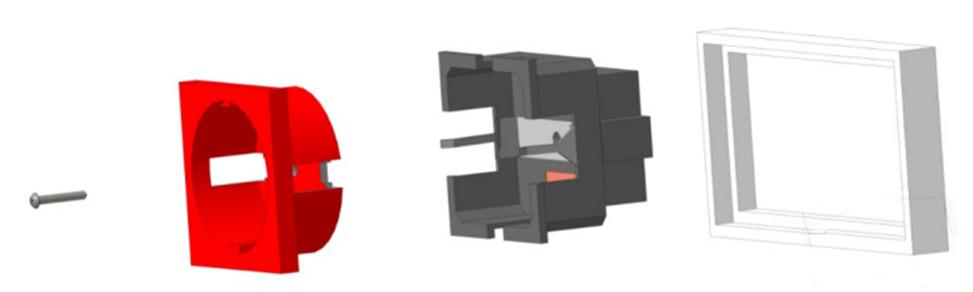

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

1. Выкрутите винт и снимите лицевую панель.

2. Подключите кабель к розетке (L, N,⏚).

3. Защелкните розетку в суппорт.

4. Вставьте лицевую панель в розетку и закрутите винт.

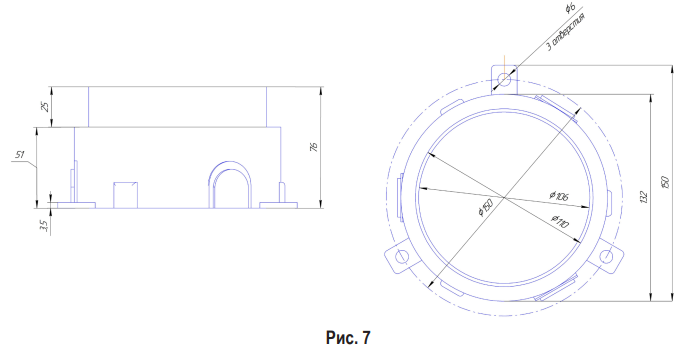

Габаритные размеры коробки люка LUK/2 (арт. 70122)

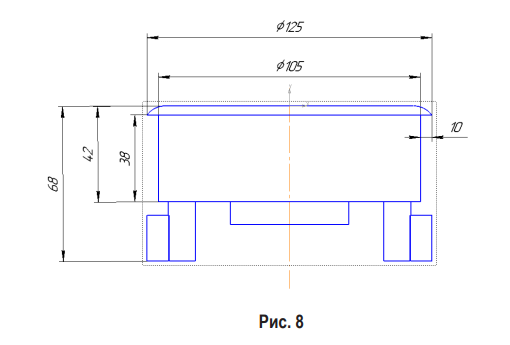

Габаритные размеры люка LUK/2 (арт. 70022)
