Инструкция по монтажу огнестойких коробок ЭКОПЛАСТ™.

29.11.2022

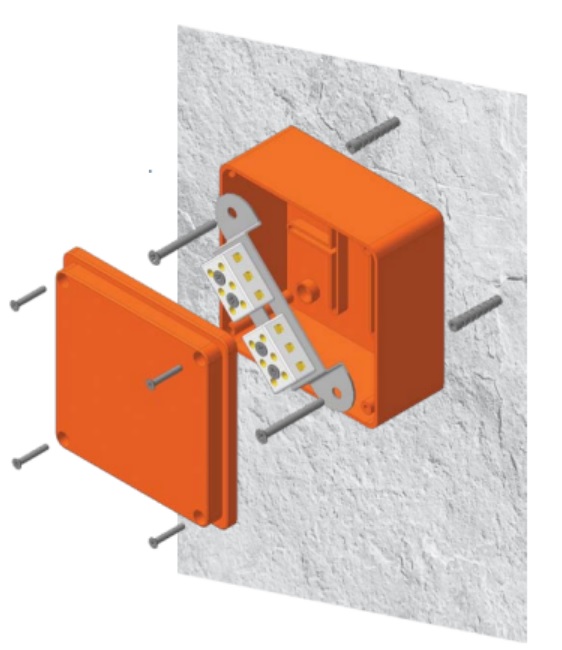

Монтаж огнестойких коробок ЭКОПЛАСТ™.

  1. Необходимо разметить установочные отверстия, руководствуясь значениями таблицы размеров или используя в качестве шаблона монтажную пластину.
  2. Просверлите отверстия и  в подготовленные отверстия забейте металлические дюбели.
  3. Установите коробку на стену и  затем закрепите коробку саморезами через монтажную пластину к поверхности.
  4. Обрежьте гермоввод под нужный диаметр кабеля или трубы.
  5. Заведите проводники в коробку.
  6. Выполните коммутацию проводов.
  7. Зафиксируйте кабели провода в клеммном соединителе.
  8. Установите крышку и затяните ее винтами.

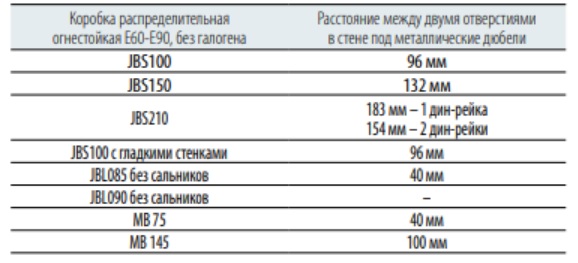

Таблица крепежных размеров

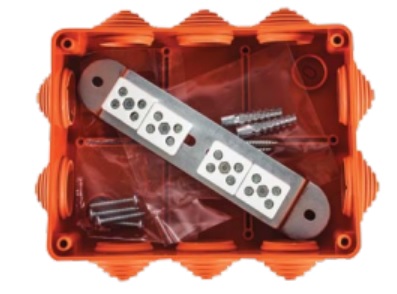

Комплект поставки

В комплект входят:

  • Коробка с крышкой и крепежными винтами.
  • Металлическая монтажная пластина с установленными керамическими клеммниками.
  • Комплект металлических дюбелей и саморезов.

Огнестойкая коробка ЭКОПЛАСТ™  упакована в прозрачную термоусадочную пленку, на коробку нанесена информативная этикетка с подробными характеристиками и EAN-кодом.
