Кабель-каналы серии ARC-LAN: технические характеристики, руководство по монтажу.





Кабель-каналы (короба) серии ARC-LAN  –  это полноценная кабельная система, предназначенная для построения высоскоростных сетей открытого типа, а также монтажа модульных электроустановочных изделий на базе волоконно-оптических систем и медных кабелей категории: 5е, 6 и 7.

Российский завод «ЭКОПЛАСТ» производит полный комплект аксессуаров и комплектующих для кабель-каналов серии ARC-LAN, что позволяет выполнять проекты любой категории сложности.

Выполненные в безупречно лаконичном, выдержанном дизайне, кабель-каналы серии ARC-LAN идеально подходят для использования в интерьерах офисного пространства.

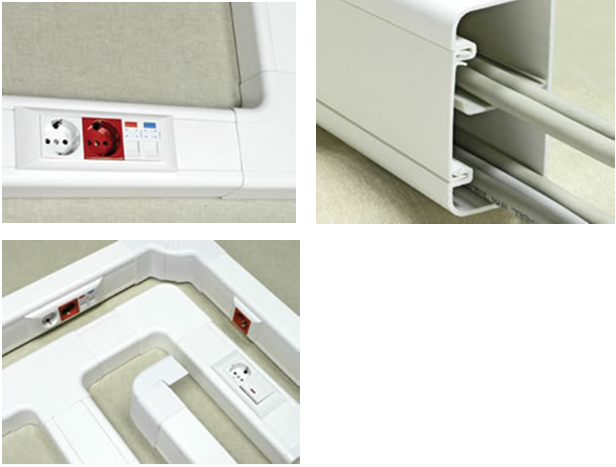

Главные достоинства и преимущества кабель-каналов серии ARC-LAN

• Увеличенная толщина стенки кабель-каналов: не менее 2,0 мм. Короба серии ARC-LAN обладают повышенной гибкостью, износостойкостью и ударопрочностью – свыше 6Дж.
• Увеличенная ширина крышки кабель-канала (коробов) – 60 мм.
• Наличие полного комплекта аксессуаров и комплектующих для кабель-каналов серии ARC-LAN.
• Два варианта сечений кабель-канала: 100 х 40, 100 х 55 мм.
• ARC-LAN является кабельной системой открытого типа и позволяет выполнять монтаж различного электроустановочного оборудования, стандарт 45 х 45 мм (серия LK45).
• Серия ARC-LAN имеет модульный принцип коммутации приборов: монтаж суппортов от 1 до 3 постов 45 х 45 мм.
• Эффективное построение кабельных сетей: поперечное сечение кабель-каналов позволяет уложить большее количество кабелей в короба по сравнению с другими сериями.
• Устойчивость к воздействиям ультрафиолетового излучения и выцветанию.



Технические характеристики кабель-каналов серии ARC-LAN



Материал кабель-каналов: не распространяющая горение композиция на основе поливинилхлорида (ПВХ), без кадмиевых добавок.

Цвет: белый (RAL 9016).

Температура монтажа: от –5°С до +60°С.

Температура эксплуатации:  от –25°С до +60°С.

Ударная прочность при –5°С:  не менее 6 Дж по ГОСТ Р МЭК 61084-1.

Технические условия: ТУ 3464-002-56625002-2002.

Степень защиты: IP40.

Климатическое исполнение: УХЛ 4 по ГОСТ 15543-70 и ГОСТ 15150-69. Для макроклиматических районов с умеренным и холодным климатом.

Сертификация:  система кабель-каналов сертифицирована в соответствии со стандартами и требованиями, принятыми на территории РФ:

–          Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;

–          Росстандарта РФ (ГОСТ-Р);

–          Роспотребнадзора РФ;

–          ТР ЕАЭС 043/2017.





Руководство по монтажу кабель-каналов и аксессуаров серии ARC-LAN

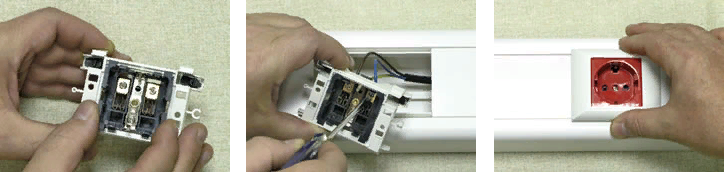

Монтаж суппорта на 1 пост 45 х 45 мм

1. Необходимо выбрать место для установки суппорта.
2. Установите суппорт в выбранное место на кабель-канале защелкиванием и поверните «лапки» для фиксации на 90°.
3. Далее потребуется подсоединить кабель к розетке и установить механизм розетки в суппорт. Установите рамку на суппорт одним защелкиванием.

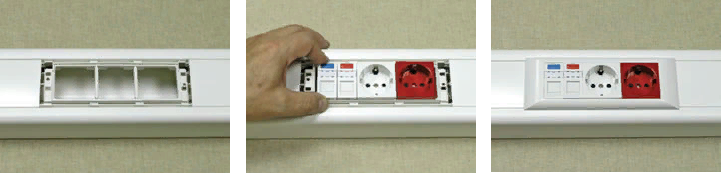

Монтаж суппорта на 3 поста

1. Необходимо выбрать место для установки суппорта.
2. Установите суппорт в выбранное место на кабель-канале защелкиванием и поверните «лапки» для фиксации на 90°.
3. Далее потребуется подсоединить кабели к розетке и установить механизм розетки в суппорт. Установите рамку на суппорт одним защелкиванием.

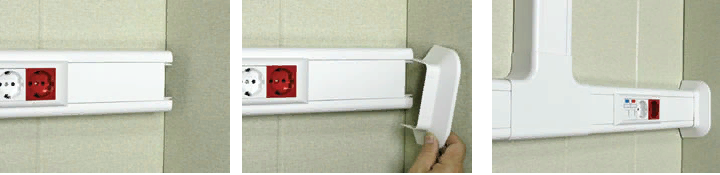

Ввод в стену/потолок

Защелкните фиксирующие элементы в направляющие на кабель-канале.

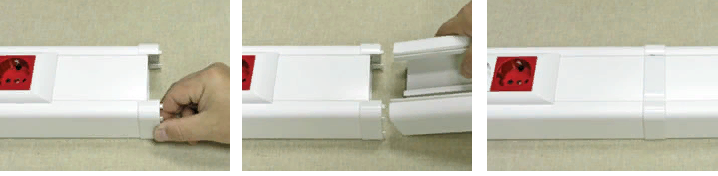

Соединение на стык

Соединение на стык необходимо вставлять в каждую последующую секцию с торцов при монтаже.

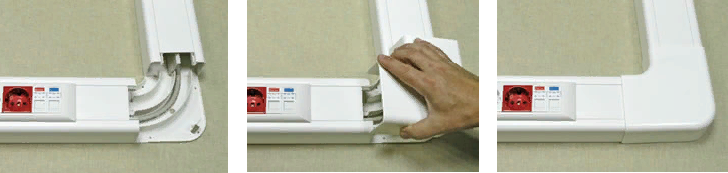

Установка плоского угла

1. Необходимо закрепить кабель-каналы (короба) на стене перпендикулярно друг другу.
2. Далее установите заднюю крышку угла. Фиксирующие элементы необходимо стыковать внахлест на торцевые поверхности кабель-каналов (коробов).
3. Защелкните крышку в направляющие на кабель-канале.

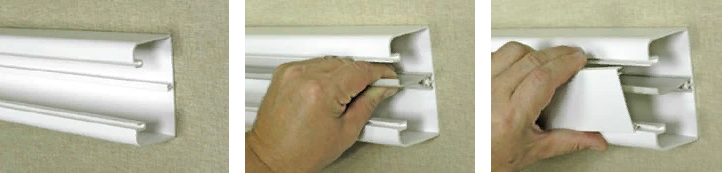

Монтаж перегородки

1. Необходимо закрепить кабель-канал (короб) на стене.
2. Перегородка (разделитель для кабелей и проводов) устанавливается в кабель канал с помощью защелкивания на направляющую, которая расположена на основании кабель-канала.

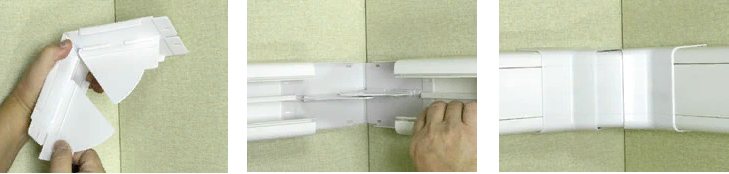

Установка внутреннего угла

1. Необходимо закрепить кабель-канал (короб) на расстоянии 140 мм от угла стены (рекомендуем использовать основание угла в качестве шаблона).
2. Основание угла необходимо установить таким образом, чтобы фиксирующие элементы располагались внахлест на торцевых поверхностях кабель-каналов.
3. Крышку необходимо защелкнуть в направляющие на кабель-канале.

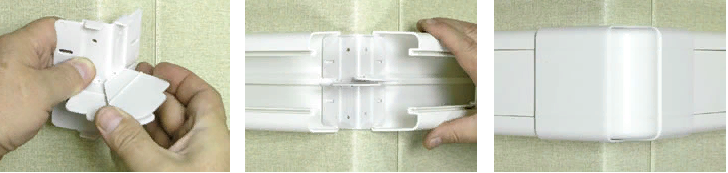

Установка внешнего угла

1. Необходимо закрепить кабель-канал (короб) на расстоянии 140 мм от угла стены (рекомендуем использовать основание угла в качестве шаблона).
2. Основание угла необходимо установить таким образом, чтобы фиксирующие элементы располагались внахлест на торцевых поверхностях кабель-каналов.
3. Крышку необходимо защелкнуть в направляющие на кабель-канале.



Видеонструкция по монтажу кабель-каналов и аксессуаров серии ARC-LAN
