Структура системы кабель-каналов серии ARC-LAN: комплектация и аксессуары.



Российский завод «ЭКОПЛАСТ» производит полный комплект аксессуаров и комплектующих для кабель-каналов серии ARC-LAN, что позволяет выполнять проекты любой категории сложности.

В серии кабель-каналов ARC-LAN представлены два наиболее популярных сечения: 100 х 40, 100 х 55.

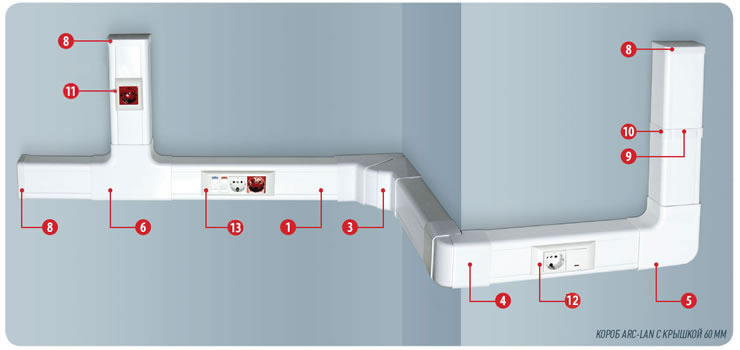

Ассортимент аксессуаров для кабель-каналов серии ARC-LAN

1 - Короб с крышкой ARC-LAN

3 - Угол внутренний изменяемый с задней стенкой и разделителем

4 - Угол внешний изменяемый с задней стенкой и разделителем

5 - Угол плоский с задней стенкой и разделителем

6 - Угол Т-образный с задней стенкой и разделителями

8 – Заглушка

9 - Накладка на стык крышки

10 - Накладка на стык профиля

11 - Суппорт PMA-45/2 для 1 розетки 45 х 45 мм или 2 модуля 45 х 22,5 мм

12 - Суппорт PMA-45/4 для 2-х розеток 45 х 45 мм или 4 модулей 45 х 22,5 мм

13 - Суппорт PMA-45/6 для 3-х розеток 45 х 45 мм или 6 модулей 45 х 22,5 мм

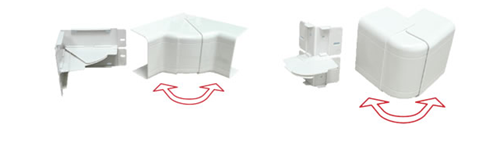

              Внутренний угол                                  Внешний угол

  Артикул: 576111 / 576114                  Артикул: 576214 / 576211

За счет диапазона изменения угла регулировки от 75° до 120° конструкция позволяет обходить нестандартные углы и беспрепятственно осуществлять монтаж.

Соответствие требованиям высокоскоростных систем к передаче сигнала без потери качества (стандарт TIA/EIA 568-A, 568-В).

Благодаря увеличенной площадке нижней части углов обеспечивается место для компенсации механического напряжения, что исключает возможность деформации кабелей.





  Плоский угол

Артикул: 576311 / 576314

Гарантированная жесткость конструкции обеспечивается с помощью задней стенки с разделителями. Исключено снижение качества сигнала, благодаря стационарным разделительным перегородкам радиусной формы, которые компенсируют механическое напряжение кабеля.



Угол Т-образный с задней стенкой и разделителями

Артикул: 576411 / 576414

Угол Т-образный предназначен для соединения секций кабель-канала и образования угла типа «Т».



Ввод в потолок / в стену

Артикул: 576911 / 576914

Данный элемент предназначен для монтажа ввода кабель-канала в стену или потолок.



Заглушка

Артикул: 576811 / 576814

Данный элемент предназначен для закрытия секции кабель-канала.



Разделительная перегородка

Артикул: 573911 / 573914

Перегородка предназначена для разделения внутреннего пространства короба на секции и для раздельной прокладки проводов и кабелей различного назначения. На  перегородке предусмотрен специальный борт, который позволяет надежно фиксировать кабельные пучки внутри секции.

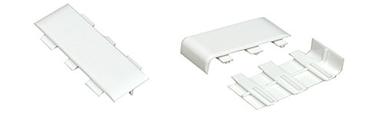

Накладка на стык крышки     Накладка на стык профиля

Артикул: 576514С                         Артикул: 576511В / 576514В

Соединение на стык (накладки на стык крышки и профиля) предназначены для осуществления монтажа на неровных стенах, при этом компенсируя перепад высоты на месте стыка торцов короба. Монтаж осуществляется путем крепления в торцевые стенки кабель-канала на месте стыка двух секций.



Фиксатор кабеля

Артикул: 576711

Данный элемент предназначен для фиксации проводов и кабелей внутри кабель-канала.



Линейка электроустановочных изделий для монтажа в кабельные каналы серии ARC-LAN

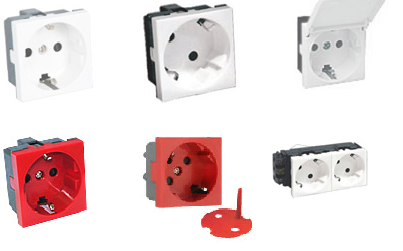

 Силовые розетки

Розетки с заземляющими контактами и шторками

Розетки с заземляющими контактами без шторок

Розетка с заземляющими контактами и защитными шторками под углом 45 градусов

Розетка с заземляющими контактами и защитными шторками под углом 45 градусов с ключом

Розетка с заземляющими контактами, крышкой и защитными шторками

Розетки с заземляющими контактами и защитными шторками для выделения "чистого питания"



Степень защиты: IP 20.

Электрические характеристики: 16 А, ~250 В.

Крепление: надежный винтовой зажим провода для алюминиевых и медных проводов до 2,5 мм².

Цвет: белый, бежевый, красный, черный, серебристый металлик.

Полный ассортимент розеток LK45 для кабель-каналов серии ARC-LAN Вы можете найти в нашем каталоге.



Выключатели



Выключатель одноклавишный 22,5х45 мм (Схема 1)

Выключатель 1-клавишный с двух мест, 22.5х45 мм (схема 6L)

Выключатель-кнопка 1-клавишный с двух мест, 22.5х45 мм (схема 6T)

Выключатель 1-клавишный, 45х45 мм (схема 1)

Выключатель с индикатором 1-клавишный с двух мест, 45х45 мм (схема 6L)



Степень защиты: IP 20.

Электрические характеристики: 16 А, ~250 В.

Крепление: надежный винтовой зажим провода для алюминиевых и медных проводов до 2,5 мм².

Цвет: белый, бежевый, черный, серебристый металлик.

Полный ассортимент выключателей LK45 для кабель-каналов серии ARC-LAN Вы можете найти в нашем каталоге.



Дополнительные механизмы и лицевые панели серии LK45 для кабель-каналов ARC-LAN





Светорегулятор 50-600Вт с индикаторной лампой

Розетка телевизионная оконечная

Розетка TV+FM+SAT

Механизм розетки телефонной RJ 11 под накладку

Механизм розетки компьютерной RJ 45 под накладку кат. 5е

Механизм розетки компьютерной RJ 45 под накладку кат. 6е

Розетка HDMI на 1 модуль 45х22,5мм

Розетка коаксиальная BNC на 1 модуль 45х22,5мм

Аудио розетка (акустическая) RCA разъем, (2 коннектора RCA аудио) 1 модуль 45х22,5мм

Видео розетка (мультимедийная) на 1 вход «тюльпан» 45х22,5мм

Розетка для микрофона, стерео 6 мм, 45х22,5мм

Розетка USB на 1 модуль , 45х22,5мм

Вывод кабеля на 2 модуля , 45х45мм

Аудио розетка HI-FI на 1 модуль 45х22,5мм



Степень защиты: IP 20.

Электрические характеристики: 16 А, ~250 В.

Крепление: надежный винтовой зажим провода для алюминиевых и медных проводов до 2,5 мм².

Цвет: белый.

Полный ассортимент дополнительных механизмов и лицевых панелей серии LK45 для кабель-каналов ARC-LAN Вы можете найти в нашем каталоге.

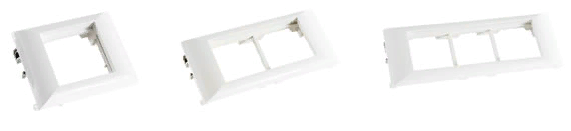

Суппорты для монтажа механизмов LK45 в кабель-каналы серии ARC-LAN

Суппорты РМ45 на 1/2/3 поста предназначены для монтажа в кабель-каналы с крышкой 60 мм.

Материал: АБС-пластик.

Цвет: белый.

Габариты: 80х65х30 мм; 135х65х30 мм; 180х65х30 мм.

Внимание: 1 пост 45x45 мм= 2 модуля 22,5x45 мм;

1 модуль = 22,5x45 мм.
