Популярные размеры труб ПВХ

***** ТАБЛИЦУ РАЗМЕРОВ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****

Гофрированные пластиковые трубы в настоящее время активно применяются для защиты кабельных линий. Среди их основных преимуществ можно назвать не только диэлектрические свойства и высокую прочность, но и широкий ассортимент изделий, выпускаемых различными заводами. Чтобы определить, какие конкретно аксессуары стоит использовать при возведении или ремонте объекта, стоит рассмотреть наиболее распространённые размеры гофрированной трубы ПВХ для элекропроводки.

Малый диаметр

Трубопроводы с наружным диаметром 16–25 мм относятся к категории малого размера. Их сфера применения охватывает внутреннюю разводку электросетей в промышленных, жилых и коммерческих объектах. Они подходят не только для подключения к распределительным устройствам отдельных выключателей, ламп и розеток, но также для соединения достаточно крупной бытовой техники с вводными приспособлениями. Так, в трубопроводе диаметром 16 мм можно проложить до трёх кабелей с площадью сечения жилы 2,5 квадратных миллиметра, пяти проводов 1,5 мм2 либо двух 6 мм2.

Средний диаметр

Средним считается диаметр гофрированных труб, равный 25–40 мм. Чаще всего они используются для прокладки проводов с большой пропускной способностью, которые соединяют между собой распределительные щитки, шкаф и аналогичные приспособления. Применение трубы ПВХ гофрированной среднего диаметра также охватывает монтаж пучков коммуникационных кабелей, проложенных между различными уровнями многоэтажных зданий.

25-миллиметровая гофра позволяет выполнять прокладку пяти проводов с площадью сечения 4 квадратных миллиметра либо двух на 10 квадратных миллиметров. Внутри гофрированной трубы диаметром 40 мм можно проложить 5 или более кабелей по 16 мм2, либо два кабеля на 35 мм2.

Большой диаметр

Большие размеры гофры ПВХ охватывают диапазон 50–63 мм. Трубы такого диаметра чаще всего используются для прокладывания магистральных электрических линий с большой пропускной способностью, а также для подключения счётчиков, распределительных шкафов и подобных им приспособлений к вводу в объект. Если речь идёт об аксессуарах тяжёлой серии, то они могут прокладываться под землёй или даже в толстом слое монолитного бетона. Также её применяют при прокладывании через бетонную стяжку, панели и блоки, из которых возводятся современные здания.

Характеристики трубопроводов диаметром 50 мм дают возможность укладывать в него 5 кабелей с площадью сечения до 25 квадратных миллиметров либо два кабеля на 70 квадратных миллиметров. Если речь идёт об изделии с диаметром 63 мм, то через него допускается прокладывание многожильного кабеля с общей площадью сечения до 150 мм2.

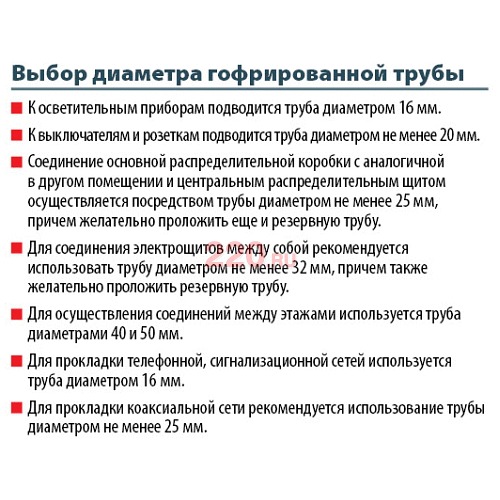

НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ:


Разновидности труб ПВХ

Для защиты проводки, протянутой через бетонную стяжку либо через иные монолитные конструкции, можно использовать трубопроводы тяжёлой серии. Они отличаются способностью переносить повышенные статические нагрузки - вплоть до 75 мм. Благодаря этому их можно укладывать в стяжке толщиной 30–40 мм, что превышает среднюю толщину перекрытий, используемых в многоэтажных объектах.

Для поверхностного прокладывания применяют лёгкие гофрированные трубы ПВХ, размеры которых отличаются только уменьшенной толщиной стенок. Согласно ГОСТ, их можно укладывать на негорючие основания в помещении либо использовать для создания наружной электрической сети. Однако открытое прокладывание труб ПВХ не допускается - для этого необходимо приобретать специальные безгалогенные изделия из полиэтилена низкого давления, полипропилена либо других материалов.

В трубах ПВХ может использоваться специальный проволочный зонд. Такое приспособление позволяет существенно облегчить протяжку кабеля.

Цвет. Чаще всего, цвет гофротрубы ПВХ - серый. Труба гофрированная белая изготавливается, как правило, на заказ. Белая гофрированная труба ПВХ часто применяется при наружном прокладывании кабелей, если таковы требования дизайна. Такая труба дороже, мы размещаем такие заказы непосредственно на производстве, об условиях спрашивайте наших специалистов по телефону либо через е-мейл или форму в “контактах”. Красную гофрированную трубу ПВХ так же делают по спецзаказу, хотя этот цвет “стандартный” для двустенных труб.

Основные преимущества

Характеристики труб из поливинилхлорида дают им множество преимуществ по сравнению с металлическими изделиями. Среди них особенно следует выделить:

• Диэлектрические свойства, обеспечивающие безопасность человека и позволяющие обходиться без заземления защитных аксессуаров;

• Повышенную эластичность. Благодаря этому трубы можно прокладывать в труднодоступных местах, а также выполнять монтаж самостоятельно, без профессиональной помощи;

• Устойчивость к воздействию влаги и агрессивных химикатов, отсутствие гниения и коррозии;

• Срок службы, достигающий 50 лет.

Если же говорить о положительных чертах труб для электропроводки из ПВХ в сравнении с изделиями из других видов пластмасс, то главным плюсом будет доступная цена.
